افتراضي التجهيزات الدقيقة فى الدبابة الأمريكية Abrams





التجهيزات الدقيقة فى الدبابة الأمريكية Abrams


.نقره لعرض الصورة في صفحة مستقلة

يمكن مشاهدة المدفع المميز جداً للدبابة M1A1 وهو من عيار 120 ملم . ويلاحظ نظام التهوية الخاص بمنظومة الضغط العالي over pressure NBC system الخاص بالحرب النووية والبيلوجية والكيميائية فوق العجلة الخامسة من اليمين . قاذفات قنابل الدخان التي فى الصورة ، مطورة عن تلك الموجودة أصلا على الدبابة ، ووحدة كهربائية مساعدة خارجية يمكن مشاهدتها في سلة البرج الخلفية .

.نقره لعرض الصورة في صفحة مستقلة

الشبكة المشوهة discolored grille الخلفية الوسطى في مؤخرة البدن ، هي عادم المحرك ، أما الشبكتين الأخرتين ، فهما خاصتين بتبريد زيت ناقل الحركة transmission oil cooling فى الدبابة .

نقره لعرض الصورة في صفحة مستقلة

دبابة Abrams جهّزت بقاذفات قنابل دخان smokegrenade launcher ، ستّة سبطانات على كلٍ من جانبي البرج . هذه القاذفات يمكن أن تطلق بشكل منفرد أو بشكل جماعي ، وهي فى الأصل من تصميم بريطاني .

نقره لعرض الصورة في صفحة مستقلة

هذه الصورة تعرض المنطقة الخلفية للهيكل ، حيث يتواجد المحرك ونظام نقل الحركة . ويلاحظ فتحات الوصول المتعددة various access hatches لجميع الأجزاء المخفية في هذه المنطقة .

.نقره لعرض الصورة في صفحة مستقلة

هنا نشاهد صفائح التنفيس blowoff panels على مؤخرة البرج ( خاصة بإحتمالية إنفجار مخزن الذخيرة ) فإذا حدث الإنفجار ، فإن الطاقة والغازات ستتفرّقان إلى الجوّ بدلا من التوجه لمقصورة الطاقم crew compartment . نظام تحسّس الريح windsensor الخاص بنظام السيطرة على النيران ، يشاهد هنا في الزاوية اليمنى القصوى من هذه الصورة .

.نقره لعرض الصورة في صفحة مستقلة


الأداة المثبته على نهاية سبطانة المدفع ، هي نظام قياس حالة ووضع السبطانة muzzle reference system . هذه الأداة تسمح للمدفعي والحاسوب الباليستي لتفهم مستوى التدلّي والتقوس droop في سبطانة المدفع الرئيسة ، بسبب الحرارة غير المستوية . الواقي الحراري على السبطانة يعمل على المساعدة على تخفيف هذه المشكلة .

نقره لعرض الصورة في صفحة مستقلة

نظام الرؤية الأساسي الخاص بالمدفعي ، مثبت في "صندوق مسلّح " على سقف البرج turret roof . يشتمل النظام على منظومة رؤية نهارية ، ومحدد مدى ليزري laser range finder ، وفى حالة عدم الإستخدام ، تقوم درفات shutters مسلّحة بحماية بصريات النظام من الشظايا والتلف .

.نقره لعرض الصورة في صفحة مستقلة

الرشاشة المحورية coaxial machine gun على Abrams من عيار 7.62 ملم ، مجهزة بغلاف على هيئة سبطانة ، هو فى ذات الوقت مانع وميض flash-suppressing .

نقره لعرض الصورة في صفحة مستقلة

الملقم loader البشري مجهّز بفتحة في سقف البرج ، وناظور periscope ركّب في باب الفتحه .

نقره لعرض الصورة في صفحة مستقلة

موقع قائد الدبابة أحيط بستة وحدات رؤية six visionblocks ، بالإضافة إلى وحدة رؤية خاصة بالرشاشة 12.7 ملم 50cal machine gun . باب فتحة القبة الصغيرة cupola hatch door يمكن أن يزود حماية فوقية بينما يسمح فى الوقت ذاته لقائد الدبابة بالرؤية الخارجية .

نقره لعرض الصورة في صفحة مستقلة

نظرة من أعلى البرج تظهر مقعد المدفعي ، وإلى يساره مغلاق breech المدفع الرئيس . المدفعي مجهّز بصندوق دعم ( مواد إحتياطية ) chestsupport ، وهو مغلق وموضوع إلى اليمين من مقعده . إنّ صندوق ذخيرة الرشاشة المحورية ammunition box الجاهز ، وحزام الذخيرة ينسل عبر قمة مغلاق المدفع الرئيسي .

نقره لعرض الصورة في صفحة مستقلة

رفوف الذخيرة الجاهز ready rack من عيار 120 مليمتر تظهر هنا . إنّ ذخيرة البرج موضوعة خلف أبواب مقاومة للإنفجار ، لكن إذا حدث إنفجار للذخيرة ، فإن لوحات التنفيس السقفيه roof blowoff panels ستوجه موجة الإنفجار بعيدا عن مقصورة الطاقم . هناك رفّ صغير للذخيرة خلف موقع القائد ، والذخيرة تنقل لهذا الرف كلما إستنفذ هذا الأخير ذخيرته .

نقره لعرض الصورة في صفحة مستقلة

تظهر هنا لوحة سيطرة الملقم loader's control panel ، وهذه تعطي إشارات حول وضع المدفع الرئيسي ، بالإضافة إلى تشغّيل البرج والمدفع . ويلاحظ الضوء الليلي الأزرق المرئي blue night light فى قمة الصورة .

نقره لعرض الصورة في صفحة مستقلة

لفتح باب مخزن الذخيرة الخلفي ( فى البرج ) فلا بد من الضغط بركبة القدم knee على هذا الذراع ( يُغلق الباب تلقائياً بعد التحميل ) .

نقره لعرض الصورة في صفحة مستقلة

نظره إلى موقع المدفعي ( الرامي ) gunner's position . إنّ المقبض الأحمر المشاهد فى الصورة ، هو مقبض إطلاق النار اليدوي للمدفع الرئيسي manual firing handle ( فى حال إخفاق النظام الكهربائي ) ، ويمكن رؤية منظار رؤية المدفعي فوق ، وكذلك ذراع الرمي ( مشابه ليدة لعبة البلي ستيشن ) .

نقره لعرض الصورة في صفحة مستقلة

صورة مقربة close look لأنظمة التحكم بالنار الخاصة بالمدفعي ، المفاتيح الحمراء الكبيرة على مقدمة الذراع الأسود ( فى أعلى الذراع ) هي لتشغيل نظام إستقرار الدبابة tank's stabilization system . أزرار الأبهام الحمراء هي لتشغيل محدد المدى الليزري laser range finder . زناد الرمي triggers بالمدفع الرئيس ، هو النابض الأحمر السفلي فى الذراع .

نقره لعرض الصورة في صفحة مستقلة

تُظهر الصورة لوحة سيطرة ومفاتيح المدفعي gunner's control panel . وكذلك منظارة الأساسي ووسادة الجبهه brow pad السوداء يمكن أن يشاهدا في قمة الصورة . كما يلاحظ جهة اليسار أزرار التحكم بنوع الذخيرة ، Heat أو Sabot .

نقره لعرض الصورة في صفحة مستقلة

يستطيع قائد الدبابة أن يرى ما ينظر إليه المدفعي في منظاره ، وذلك عن طريق تحويله لمنظار المدفعي الرئيسي sight extension ( ممتدة لقائد الدبابة ) . كما يشاهد الذراع handle الأحمر فى المقدمة والخاص بفتح وإغلاق الدرفات المسلّحة armored shutters ( أعلى البرج ) الخاصة بنظام الرؤية الرئيسي للمدفعي .

نقره لعرض الصورة في صفحة مستقلة

القبة الخاصة بالمدفع الرشاش من عيار 12.7 ملم 50cal machine gun cupola ، يتم التحكم بها كهربائياً . ويظهر فى الصورة هنا مقبض السيطرة والتحكم control handle . يحتاج قائد الدبابة أن يرفع الرشاشة يدوياً manually عن طريق عجلة يدوية أخرى .

نقره لعرض الصورة في صفحة مستقلة

لوحة سيطرة قائد الدبابة تظهر فى هذه الصورة ، ويلاحظ للأعلى أزرار إطلاق قذائف الدخان ، وكذلك الأزرار الخاصة بالتحذير من هجوم بالأسلحة الكيميائية والبيلوجية والنووية ( جهة اليسار ) ونظام التكييف والتحكم بجو الدبابة من الداخل . وضوء التحذير من حريق فى المحرك ( أقصى اليمين للأعلى) .



نقره لعرض الصورة في صفحة مستقلة



لوحة قياسات السائق driver's instrument panel ومؤشرات الوقود وحرارة الزيت والسرعة .



نقره لعرض الصورة في صفحة مستقلة



ذراع التحكم بالقيادة الخاص بالسائق ( يجلس السائق بوضع الإستلقاء وليس الجلوس ) والمشابه لما هو موجود فى الدراجات البخارية motorcycle-style T-bar . الذراع الأسود لليمين هو مقبض إطلاق كابح الدبابة black parking brake الملحقّ بالسائق . كما يشاهد أن ناقل الحركة transmission selector موجود فى أسفل ذراع القيادة . وللعلم لا يوجد دواسات بنزين للسائق ، لأن التحكم بالسرعة يتم من خلال ذات الذراع .



نقره لعرض الصورة في صفحة مستقلةThis image has been resized. Click this bar to view the full image. The original image is sized 666x480.نقره لعرض الصورة في صفحة مستقلة



المنظار الحراري المستقل لقائد الدبابة independent thermal viewer يمكن أن يشاهد هنا أمام موقع الملقم على هذه الدبابة ( القبة الصغيرة جهة اليمين ) .








الباسل

يتولى القادة العسكريون مهمة الدفاع عن الوطن ، ففي أوقات الحرب تقع على عاتقهم مسؤولية إحراز النصر المؤزر أو التسبب في الهزيمة ، وفي أوقات السلم يتحمّلون عبء إنجاز المهام العسكرية المختلفة ، ولذا يتعيّن على هؤلاء القادة تطوير الجوانب القيادية لديهم من خلال الانضباط والدراسة والتزوّد بالمعارف المختلفة بشكل منتظم ، واستغلال كافة الفرص المتاحة ، ولاسيما أن الحياة العسكرية اليومية حبلى بالفرص أمام القادة الذين يسعون لتطوير أنفسهم وتنمية مهاراتهم القيادية والفكرية



رد مع اقتباس

قديم 12-03-09, 02:19 PM

  رقم المشاركة : 2
معلومات العضو
الباسل
المديــر العـــام

الصورة الرمزية الباسل

إحصائية العضو





الباسل غير متواجد حالياً

رسالتي للجميع

افتراضي الدبابة أم1 أبرامز





أم1 أبرامز
نقره لعرض الصورة في صفحة مستقلة


هي دبابة قتال رئيسية أمريكية بدأ التفكير في صنع الدبابة M1، في ديسمبر 1971. وفي فبراير من العام التالي، شكل جيش الولايات المتحدة الأمريكية، مجموعة عمل من المستخدمين والمدربين والباحثين، لتحديد فكرة دبابة القتال الجديدة. ونشر التقرير، الذي أعدته هذه المجموعة، في أغسطس 1972. وبعد مراجعة المواصفات، لتقليل المطالب غير الضرورية، وخفض النفقة إلى الحد الأدنى؛ عُدِّل البرنامج النهائي للدبابة، وصادق عليه نائب وزير الدفاع الأمريكي، في يناير 1973.

وفي يونيه 1973، عُهِد إلى كلٍّ من شركة "كرايسلر"، وشركة "جنرال موتورز" ، بإعداد نموذج من الدبابة X M1 وفي فبراير 1976، قبل الجيش الأمريكي نموذجيهما؛ وأجريت الاختبارات الهندسية عليهما، في أبريل من العام نفسه.
وفي نوفمبر 1976، أعلن الجيش الأمريكي اختيار نموذج شركة "كريزلر"، لاستكمال الاختبارات الهندسية على نطاق واسع. وأُنجزت أول دبابة من نوع M 1، في فبراير 1980. وفي خلال عام 1981، كان معدل الإنتاج الشهري 30 دبابة، ارتفع عام 1982، إلى 60 دبابة، وازداد ارتفاعه، في يناير 1984، إلى 70 دبابة.

وفي فبراير 1985، أُوقِف إنتاج الدبابة M 1، ليبدأ بإنتاج نموذجها المطوَّر، "درع مطور". وأُمِدّ الجيش الأمريكي بأول دبابة M 1 A1، في أبريل 1991؛ وبنهاية سبتمبر من العام نفسه، كان قد تسلَّم 299 دبابة، من ذلك النوع.

وفي مارس 1992، أُنتج أول 5 دبابات، من نوع M 1 A2، وبين نوفمبر 1992 ومارس 1993، تسلّم الجيش الأمريكي 62 دبابة M 1 A2.

بدأ العمل بإعداد برنامج تطوير الدبابةM 1 إلى M 1 A2 المطوَّرة، في 18 ديسمبر 1992. وفي فبراير 1993، وُقَّع أول عقد، بين وزارة الدفاع، وشركة جنرال داينمكس، لتحويل 210 دبابات من نوع M 1 إلىM 1 A2 المطوَّرة، كمرحلة أولى، على أن تُسلَّم في خلال المدة من أكتوبر 1994 إلى سبتمبر 1996. أما المرحلة الثانية ، فتضمنت استكمال تحويل 998 دبابة؛ ومن المخطط أن تُنجز في خلال الفترة من أكتوبر 1996 إلى عام 2003.

المواصفات العامة والفنية

المواصفات العامة
يتكون طاقم الدبابة من 4 أفراد (القائد ، السائق ، المعبئ ، المدفعي) ويبلغ وزن الدبابة، مع تجهيزات القتال (الوزن بالشدة الكاملة) 61.2 طناً مترياً (67.5 طناً أمريكياً)
ويبلغ طول الدبابة مع مدفعها 9.828 م و أقصى سرعة للدبابة 48.3 كم/ ساعة.

التسليح

جهزت الدبابة بمدفع رئيسي من عيار 120 مم، ذو سبطانة ملساء ورشاش متحد المحور بالمدفع الرئيسي: عيار 7.62 مم.
بالأضافة إلى رشاش المعمر عيار 7.62 مم ورشاش القائدعيار 0.5 بوصة.
التسليح الشخصي للطاقم:مسدس، عيار 9 مم.
سلاح الخدمة: بندقية، عيار 7.62 مم.

نقره لعرض الصورة في صفحة مستقلة

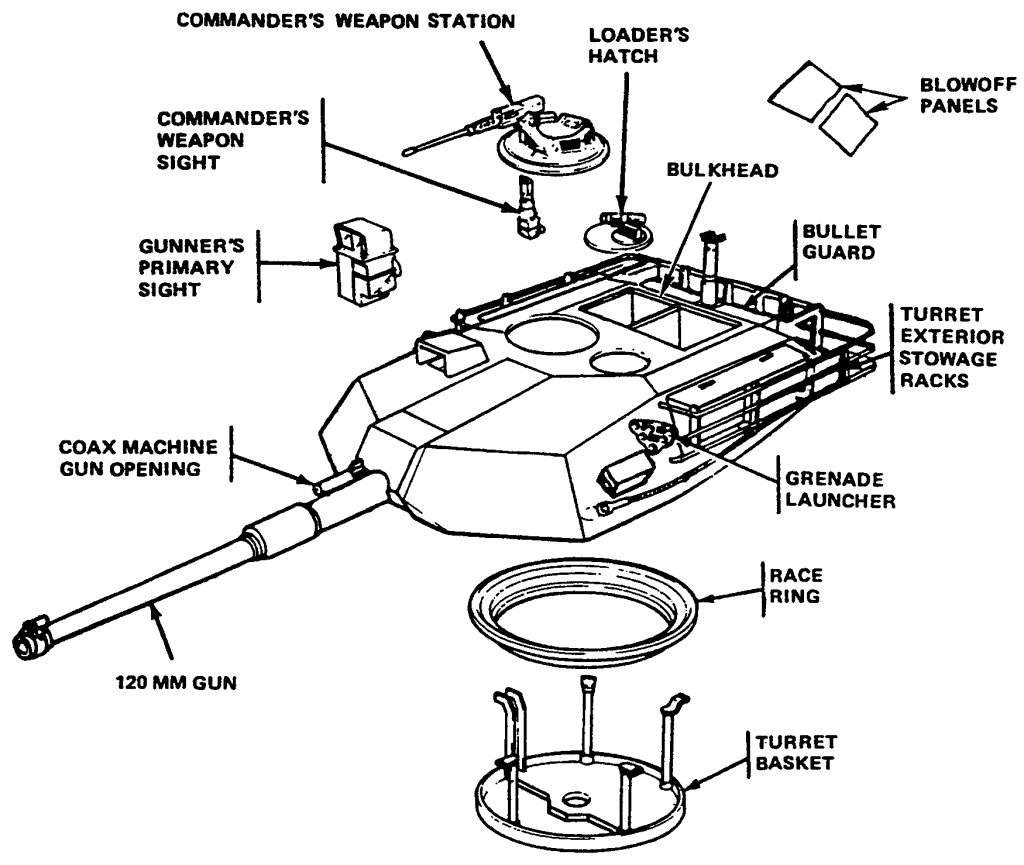

برج الابرامز

الذخيرة

40 قذيفة من عيار 120 مم، من نوع سابو متزنة بالزعانف، حشوة جوفاء متعددة الأغراض.
عشرة آلاف طلقة من عيار 7.62 مم، للرشاش المتحد المحور.
ألف وأربعمائة طلقة من عيار 12.7 مم، لرشاش المعمر
ألف طلقة من عيار 0.5 بوصة، لرشاش القائد.
8 قنابل يدوية. 24 قنبلة دخان.
96 طلقة من عيار 9 مم.
220 طلقة من عيار 7.62 مم، لبندقية الخدمة.
تُحفَظ ذخيرة العيار الرئيسي في أماكن خاصة، مزودة بدرع داخلي، لوقاية أفراد الطاقم.
• جهاز الرماية: يشتمل على أجهزة تسديد ومراقبة بصرية، وجهاز تسديد ومراقبة حراري، وجهاز لتقدير المسافة بالليزر، وحاسب آلي.
• جهاز توازن المدفع: يمكنه من الرماية، أثناء الحركة.

الحركة والمناورة

المحرك

محرك توربيني، ذو عمود حر، قوّته ألف وخمسمائة حصان. أجهزة نقل الحركة: هيدروليكي ذو أربع سرعات أمامية، وسرعتَيْن خلفيتَيْن
• نظام التعليق: من نوع القضيب الإلتواني (أعمدة عصر).

القدرة على البقاء

التدريع: دروع خاصة ملحومة.
الوقاية من أسلحة التدمير الشامل: جهاز وقاية من أسلحة التدمير الشامل (النووية والبيولوجية والكيماوية)؛ وأجهزة لكشف الإشعاع الذري، والغازات الحربية.
• الإخفاء أثناء التحرك: تجهيزات لإنتاج الدخان ذاتياً، من طريق دورة الوقود، وقاذفان، على جانبي البرج، لإنتاج ستارة دخان، تخفي التحركات.

التجهيزات الإضافية

زُوِّدَت الدبابة بجهاز لإطفاء الحريق ، يعمل بغاز الهالون ، والنتروجين المضغوط ، بزمن رد فعل 0.002 ثانية، وإمكانية إطفاء الحريق في خلال 0.1 ثانية؛ ويمكن تشغيله آلياً أو يدوياً. كما زُوِّدَت بجهاز لضبط درجة الحرارة في غرفة الطاقم.

الفئات

الدبابة M1A1 في عاصفة الصحراء

أصدرت وزارة الدفاع الأمريكية، في مارس 1991، نشرة معلومات عن بعض الأسلحة الرئيسية، التي استخدمت في "عاصفة الصحراء"، منها الدبابات M1A1 ما يلي:
"بعد 100 ساعة من العمليات الهجومية، فإن مستويات الاستعداد القتالي، لكلٍّ من الفيلق السابع، والفيلق 18 المحمول جواً، تجاوزت نسبة الـ 90%، خاصة التحرك الليلي الرائع، للفرقـة الثالثة المدرعة إلى مسافة 200 كم تقريباً؛ إذ لم يتعطل أيًّ من دباباتها الثلاثمائة".

وأُعلن إصابة 7 دبابات M1A1 ، بطلقات دبابات تي-72 ولكنها لم تدمر، لكفاءة التدريع. وأشار بعض أطقم الدبابات، إلى أن جهاز الرؤية الحراري في الدبابة M 1 A1، قد مكّنهم من رؤية الدبابات T - 72 العراقية، من خلال الدخان المنبعث من آبار النفط المشتعلة، وكذا أثناء الظلام؛ وزادهم القدرة على البقاء في ميدان المعركة؛ وهو ما حُرِمَتْ منه الدبابة T-72، التي تفتقد هذه الميزة.

إضافة إلى ذلـك، أفاد أطقم الدبابات، أن طلقات السابو من نوع M A1829، كانت مؤثرة جداً في الدبابات T - 72. ولقد أتاح الأداء المشترك لكلٍّ من التدريع، وجهاز الرؤية الحراري، والذخيرة، للدبابة M 1 A1، قدرة تدميرية عالية، واستمرار وجودها في أرض المعركة.والقدرة على البقاء.
مسرح العمليات، دمِّرت أربع دبابات M1A1 ، وإعُطِبَت أربع أخرى، أمكن إصلاحها. ولم يقتل أي فرد من أطقم الدبابات، في العديد من الاشتباكات بالدبابات. وبوجه عام، فإن مستوى الاستعداد القتالي للدبابات M 1 A1، قد تجاوز نسبة الـ 90%، قبل المعركة وأثناءها.

الدبابة M 1 المطورة

في أكتوبر 1984، اكتمل، إعداد أول دبابة M 1، من النوع المطوَّر؛ وانحصر التطوير، أساساً، في زيادة وقاية الدرع. وحتى مايو عام 1986، كان الجيش الأمريكي قد زُوِّد بـ 894 دبابة من ذلك النوع، قبل التحول، كلية، إلى إنتاج الدبابة M 1 A1، المسلحة بمدفع من عيار 120مم.

الدبابة M 1 A 1

أُنجز إنتاج أول دبابة M 1 A1، في أغسطس 1985. وهي مزوَّدة بالمدفع الألماني الأملس، من عيار 120مم؛ وجهاز متكامل للوقاية من أسلحة التدمير الشامل، يزوِّد الطاقم، بالهواء غير الملوَّث اللازم للتنفس، والتبريد أو التدفئة الملائمَيْن.
وهناك بعض التحسينات الأخرى، مثل أجهزة التعليق، من نوع القضيب الالتوائي، ومخففات الصدمة. كما زوِّدَت بجهاز نقل حركة مطوِّر، وعَجَل طريق، وتخفيض نهائي مطور، وأُعيدَ تصميم مقعد المعمر، ومنطقة التخزين تحت ذلك المقعد، وواقي الكتف للمعمر. وزْيدَت ذخيرة الدبابة من عيار120 مم، فأصبحت 40 طلقة، توجد 34 منها في البرج، والست الباقية في صندوق الجسم الخلفي. إضافة إلى قواذف الدخان، القادرة على إنتاج الدخان الذاتي من المحرك.

وفي مايو 1987، وقّعت شركة "جنرال داينمكس" عقداً، قيمته 3.5 بلايين دولار أمريكي، لتوريد 3299 دبابة M 1 A1، في خلال المدة من مايو 1987 إلى سبتمبر 1991.

الدبابة M1A1 المزوَّدة بتدريع يورانيوم مستنفذ

كشفت وزارة الدفاع الأمريكية، في 14 مارس 1988، عن طراز جديد من الدبابات M1A1، ذا تدريع متطوِّر جداً يوشك أن يبدأ إنتاجه؛ وأن هذا التدريع، قد استغرق تطويره عدة سنوات، من البحوث، طبقاً لمتطلبات وزارة الدفاع الأمريكية، ليمكّن الدبابات M1A1 من مواجهة العدائيات المتوقعة، خلال التسعينيات.
وتصميم الدرع المطوَّر، يشتمل على يورانيوم مستنفذ، مغلَّف بالصلب؛ إلا أن كثافته تبلغ مِثلَيْين ونصف المِثْل من كثافة الصلب؛ وهو مستخدم، حالياً، في كثير من التطبيقات المدنية. واليورانيوم المستنفذ المعزول، في الدبابة، له مستوى منخفض جداً من الإشعاع الطبيعي، يدخل في الحيز المسموح به، طبقاً لتقرير وكالة الطاقة النووية الأمريكية.
إنتاج الدبابات M1A1، بالتدريع الجديد، 1988، وأُرسلَت إلى الوحدات الأمريكية، في ألمانيا. ويناهز وزن الدبابة 65 طناً؛ ويبلغ وزنها 61.3 طناً، من دون تجهيزات.

الدبابة M 1 A 2

تفوق الدبابة M 1 A2 الدبابة M 1 A1، في عدة نواحٍ مثل: تطوير غرفة القائد، وتخصيص جهاز رؤية حراري مستقل؛ ونظام معلومات داخلي، وآخر للملاحة وتعيين محل الدبابة؛ وعدة متطلبات أخرى لزيادة القدرة على البقاء في ميدان المعركة.
ولقد تعاقد الجيش الأمريكي، وشركة "جنرال داينمكس"، على إنتاج 62 دبابة M 1 A2، في أبريل 1990، أُنْتِجت أُوْلاها في أواخر عام 1992.
وزودت المملكة العربية السعودية بنهاية أغسطس 1994، بـ 315 دبابة M 1 A2، وعقدت صفقة، تحصل بموجبها على 150 دبابة أخرى. أما الكويت، فقد حصلت، بنهاية عام 1995، على 218 دبابة M 1 A2.

البرنامج المصري لإنتاج الدبابة M 1 A 1

وقّعت كلُّ من مصر والولايات المتحدة الأمريكية، في أواخر عام 1988، مذكرة تفاهم، تعـطي مصر حق الاشتراك في إنتاج 880 دبابة رئيسية M 1 A1؛ على أن تنتج 40% من مكونات الدبابة، والباقي تنتجه الولايات المتحدة الأمريكية، ثم ينقل إلى مصر، للتجميع النهائي.
وقد تلقت مصر أول 25 دبابة كاملة، من الولايات المتحدة الأمريكية، وتلا ذلك نقل مجموعة دبابات مجمعة جزئياً إليها، حيث يُستكمل تجميعها؛ ثم بدأت الأجزاء والمجموعات، تصل إليها مفككة؛ بل أن مصر شرعت تنتج، تدريجاً، بعض مكونات الدبابة، مثل: الجنازير وعَجَل الطريق وعَجَل الإدارة، إلخ.
وفي يونيه 1992، أُنتجت أول دبابةM 1 A1 ، في مصنع الدبابات المصري "مصنع 200 الحربي"؛ وبحلول عام 1994، كان المصنع قد زوّد الجيش المصري بمائة دبابة؛ واستمر إنتاج الدبابات M 1 A1 حتى الان

المستخدمون

مصر فئة M1A1 عدد 1005 (755 M1A1 +250 M1A2 )
السعودية فئة M1A2 عدد
الكويت فئة M1A2 عدد 218
العراق - الجيش العراقي طلب 140 دبابة من طراز M1A1M
الولايات المتحدة - صنعت أكثر من 9,000 دبابة أبرامز بما في ذلك الدبابات التي صدرت للدول الأخرى
استراليا 59 دبابة M1A1تم شراؤها من الولايات المتحدة في عام 2006 ، لتحل محل ليوبارد AS1 في عام 2007

نقره لعرض الصورة في صفحة مستقلةThis image has been resized. Click this bar to view the full image. The original image is sized 800x392 and weights 74KB.
نقره لعرض الصورة في صفحة مستقلة


نقره لعرض الصورة في صفحة مستقلةThis image has been resized. Click this bar to view the full image. The original image is sized 902x702 and weights 61KB.
نقره لعرض الصورة في صفحة مستقلة
