الطائرة العامودية (سوبر قريلون)

This image has been resized. Click this bar to view the full image. The original image is sized 974x695 and weights 62KB.

• Aerospatiale SA 321 F,G,H, Ja and L Super Frelon ـ الخلفية التاريخية:
  أ ـ عــــام:
  الطائرة العمودية " سوبر فريلون " هي أكبر وأثقل طائرة عمودية أنتجت بأعداد وفيرة حسب تصميم أوروبي غربي.
  وأقلعت لأول مرة عام 1962 من مصانع " مارينيا " ( قرب مرسيليا ) التابعة إلى مكان يدعى عند إذ شركة " سود أفياسيون ". وهي مشتقة من الطائرة العمودية فريلون ( س أ ـ 320 )، وساعد في إنتاجها شركة " سيكورسكي إير كرافت " التي قدمت خبرتها وتقنيتها في صنع أجهزة رفع الطائرة العمودية، ومروحة الذيل وأجهزة التشغيل ( نقل الحركة ) كذلك ساعدت شركة فيات الإيطالية في صندوق المسننات الرئيسية وأجهزة نقل القدرة الآلية.
  ولقد أنتجت ثلاث نماذج من سوبر فريلون هي ( س أ ـ 321 )، وهي مدنية لنقل الركاب، ( س أ ـ 321ج )، وهي لمكافحة الغواصات، ( س أ ـ 321 ج أ )، وهي للخدمات العامة وهي الأكثر نجاحاً. ثم بيعت هذه النماذج للقوات الجوية في عدة دول.
•
  وهناك طائرة أخرى دعيت ( س أ ـ 321 ل ) تستعملها بكثرة القوات الجوية في جنوب أفريقيا، واستخدمتها إسرائيل أثناء الغارة على مطار بيروت الدولي.
•
  أما النموذج ( 321 ج ) فهو مخصص لمكافحة الغواصات ويعمل في الأسطول البحري الصغير ( 32 ف ) التابع لطيران البحرية الفرنسية.
•
  تعمل هذه الطائرة بمجموعات تكون غالباً من أربع طائرات تحمل إحداها رادار شامل الرؤية من نوع " سيلف "، وأجهزة عوامة لكشف الأصوات ( سونار ). بينما تحمل كل من الطائرات الثلاث الأخرى أربع طوربيدات موجهه. أثناء القيام بمكافحة السفن، ويحمل النموذج ( 321 ـ ج ) صاروخين كبيرين بعيدي المدى من نوع " اكزوسية ".
  ومن مهامها الأخرى سحب أو كسح الألغام إذا توفر لها محركاتها الثلاثة قوة كافية لسحب 3000 كجم، وبإمكان جميع الطائرات العمودية " سوبر فريلون " القتالية أن تباشر عملها من المطارات أو السفن أو من على سطح الماء.

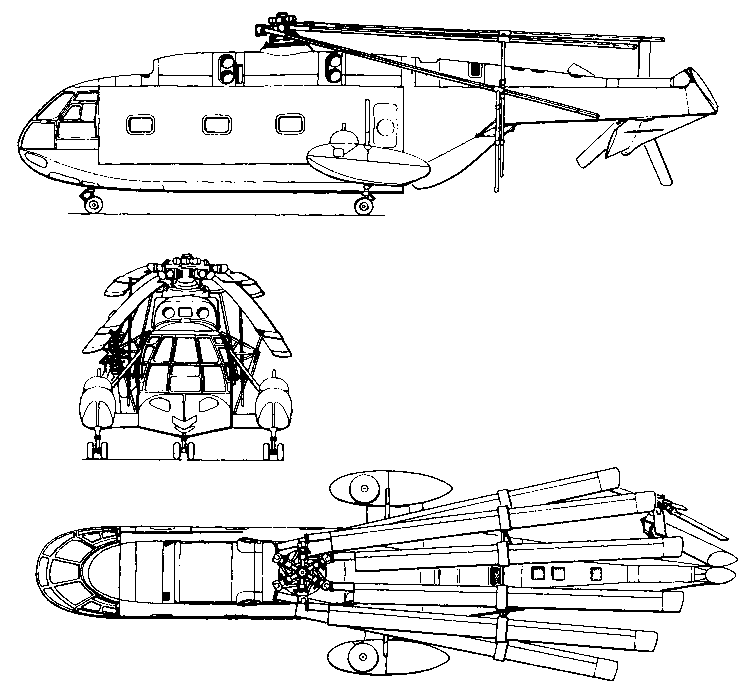

• This image has been resized. Click this bar to view the full image. The original image is sized 752x694 and weights 15KB.


  ب ـ بلد المنشأ:
  فرنسا.
  ج ـ الاستخدام:
  هليكوبتر نقل متوسطة، ومتعددة الأغراض.
  د ـ المستخدمون:
  فرنسا ( طيران البحرية )، الصين، إيران، الجماهيرية الليبية، سورية، جنوب أفريقيا، إسرائيل، وموجودة لدى العراق بأعداد قليلة وتعمل مع القوات البحرية .
  2 ـ المواصفات العامة والفنية:
  أ ـ الأبعاد الخارجية:
  1.
  قطر المروحة الرئيسية
  18.90
  2.
  قطر مروحة الذيل
  4.00 م
  3.
  اتساع ريشة المروحة الرئيسية
  0.54 م
  4.
  اتساع ريشة مروحة الذيل
  0.30 م
  5.
  الطول الكلي
  23.03 م
  6.
  طول الجذع ومروحة الذيل الخلفية
  20.08 م
  7.
  طول الجذع
  19.40 م
  8.
  الطول الكلي للنموذج ( SA-321 ) والذيل مطوي
  17.07 م
  9.
  العرض الكلي شامل حاويات الأمتعة للنموذج ( SA-321 )
  5.04 م
  10.
  عرض ريشة المروحة للنموذج ( SA-321G ) والذيل مطوي
  5.02 م
  11.
  عرض الجذع
  2.24 م
  12.
  الارتفاع الكلي حتى أعلى نقطة في مروحة الذيل
  6.76 م
  13.
  الارتفاع الكلي للنموذج ( SA-321G ) وشفرة المروحة والذيل الخلفي مطوي
  4.94 م
  14.
  المسافة من العجل الخلفي
  4.30 م
  15.
  المسافة بين العجل الأمامي والعجل الخلفي
  6.56 م
  16.
  باب الكبينة
  ارتفاعه
  عرضه
  1.55 م
  1.20 م
  17.
  طول الرامب الخلفي
  1.90 م
  18.
  عرض الرامب الخلفي
  1.90 م
  ب ـ الأبعاد الداخلية:
  1.
  طول الكبينة
  النموذج ( SA-321F )
  النموذج ( SA-321G and Ja )
  9.67 م
  7.00 م
  2.
  عرض الكبينة
  النموذج ( SA-321F )
  النموذج ( SA-321G and Ja at Floor )
  1.96 م
  1.90 م
  3.
  ارتفاع الكبينة
  النموذج ( SA-321F )
  النموذج ( SA-321G and Ja )
  1.80م
  1.83 م
  4.
  الحجم الكلي ( all )
  25.3 م3
  ج ـ الأوزان والأحمال:
  1.
  الوزن فارغ للطائرة القياسية
  النموذج ( SA-321F )
  النموذج ( SA-321H )
  النموذج ( SA-321Ja )
  6863 كجم
  6702 كجم
  6868 كجم
  2.
  اقصى وزن عند الاقلاع
  13000 كجم
  د ـ الأداء:
  1.
  السرعة التي لا يمكن تجاوزها عند مستوى سطح البحر
  275 كم / ساعة
  2.
  السرعة الطوافية عند مستوى سطح البحر
  248 كم / ساعة
  3.
  السرعة الطوافية عند مستوى سطح البحر وأحد المحركات خارج
  210 كم / ساعة
  4.
  اقصى معدل تسلق عند مستوى سطح البحر
  300 م / دقيقة
  5.
  معدل التسلق عند مستوى سطح البحر وأحد المحركات خارج
  146 م / دقيقة
  6.
  سقف الخدمة ( ارتفاع العمليات )
  3100 م
  7.
  سقف الخدمة وأحد محركات خارج
  1200 م
  8.
  سقف التحويم
  1950 م
  9.
  المدى الطبيعي عند مستوى سطح البحر
  815 كم
  10.
  المدى الطبيعي عند مستوى سطح البحر وأحد المحركات خارج
  920 كم
  11.
  المدى عند مستوى سطح البحر مع وزن حملى 3500 كجم
  1020 كم
  12.
  القدرة على البقاء
  4 ساعة
  هـ الحمولة:
  1.
  تستطيع حمل ما بين 27 - 30 جندياً مع معداتهم.
  2.
  أو 4000 - 4500 كجم من الحمولات المختلفة.
  3.
  كما يمكن تجهيزها بمعدات الحرب المضادة للغواصات، حيث يمكنها حمل 4 طوربيدات، أو صواريخ " آم 39 " ( AM-39 ) المضاد للسفن.
  و ـ القوة المحركة :
  ثلاث محركات عمودية توربينية قوة الواحد 1550 حصاناً نوع " توربوميكا تو ر مو 3 سي 6 ".
  3 ـ المصنعون:
  Manufacturers
  شركة ايروسباسيال / فرنسا.
